철근콘크리트구조

철근콘크리트구조란 무엇인가

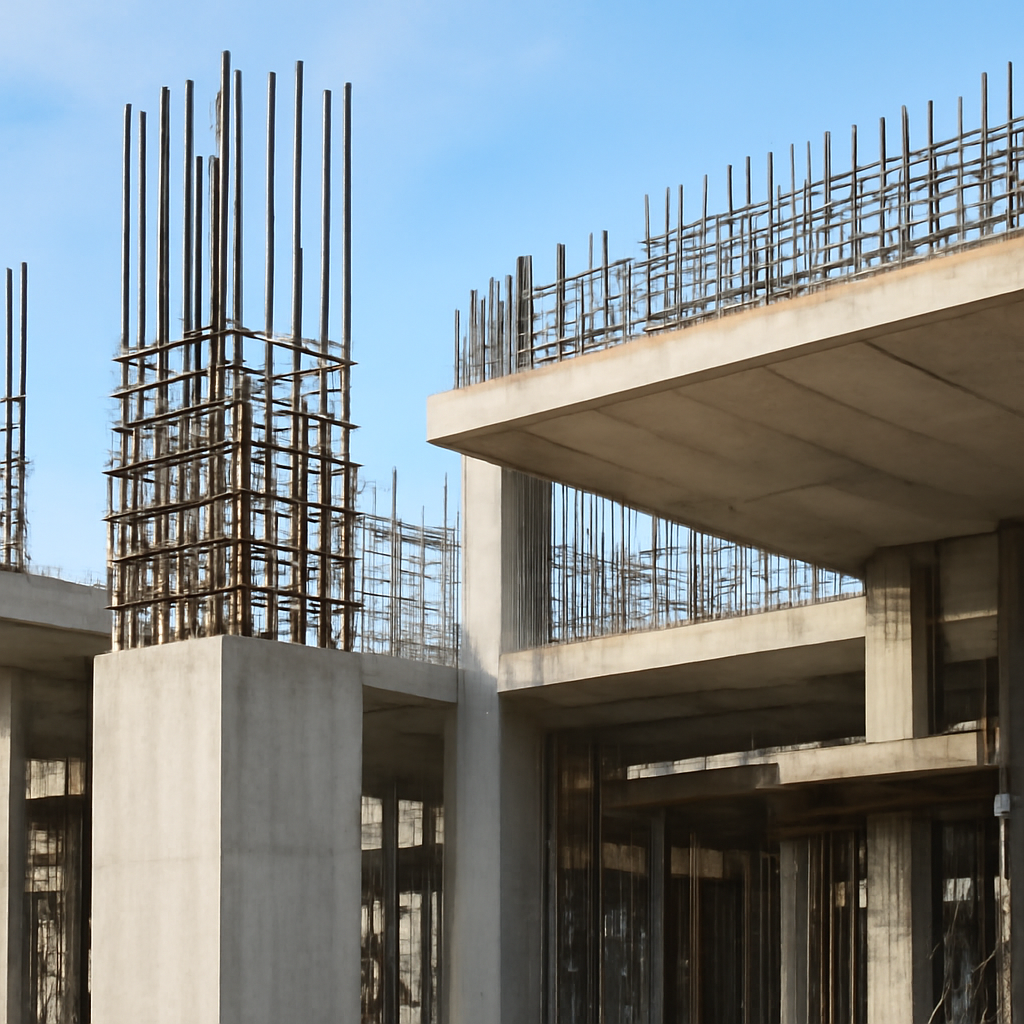

철근콘크리트구조는 콘크리트가 압축력에 저항하고 철근이 인장력에 저항하도록 두 재료를 일체화한 건축 구조 방식입니다. 콘크리트는 압축에는 강하지만 인장과 휨에는 상대적으로 취약하고, 철근은 인장 성능이 우수하므로 서로 다른 장점을 결합해 기둥, 보, 슬래브, 벽체, 기초 등을 구성합니다. 이 원리는 일반 건축물뿐 아니라 공동주택, 업무시설, 교육시설, 지하 구조물 등 다양한 용도에 적용됩니다.

재료가 단순히 함께 배치되는 것만으로 성능이 확보되는 것은 아닙니다. 철근의 위치와 이음, 콘크리트의 강도와 배합, 부재의 단면, 접합부의 상세, 시공 순서가 설계 의도에 맞아야 합니다. 따라서 철근콘크리트구조는 구조계산 결과와 현장 품질관리가 긴밀하게 연결되는 시스템으로 이해해야 합니다.

구성 원리와 주요 부재

건축물에 작용하는 고정하중, 적재하중, 바람, 지진 등의 힘은 슬래브와 보를 거쳐 기둥 또는 벽체로 전달되고, 최종적으로 기초를 통해 지반에 전달됩니다. 각 부재는 담당하는 힘과 위치가 다르므로 철근의 방향, 양, 정착 방식도 달라집니다.

• 슬래브: 바닥과 지붕을 이루며 사용하중을 보나 벽체로 전달합니다. 일방향 또는 양방향으로 하중을 전달하도록 계획할 수 있습니다.
• 보: 슬래브에서 전달된 하중을 받아 기둥이나 벽체로 전달하며, 휨과 전단에 저항하도록 주근과 늑근을 배치합니다.
• 기둥: 상부 하중을 기초로 전달하는 수직 부재입니다. 축력뿐 아니라 휨과 전단, 지진에 따른 반복하중도 고려해야 합니다.
• 벽체: 공간을 구획하는 벽과 달리 구조벽은 수직하중이나 횡력을 부담합니다. 전단벽은 건축물의 수평 변형을 제어하는 역할을 할 수 있습니다.
• 기초: 상부 구조에서 내려오는 하중을 지반에 분산합니다. 지반의 지지력과 침하 특성에 따라 독립기초, 줄기초, 매트기초, 말뚝기초 등이 검토됩니다.

적용이 적합한 상황

철근콘크리트구조는 층간 진동과 화재에 대한 안정성, 형태의 자유도, 내구성 등을 종합적으로 고려할 때 유리한 경우가 많습니다. 벽체와 기둥의 위치를 계획적으로 배치하면 주거시설부터 대형 업무시설까지 폭넓게 대응할 수 있으며, 지하층이나 습기가 많은 공간에도 적절한 방수와 피복 관리가 전제되면 적용할 수 있습니다.

다만 공장에서 주요 부재를 미리 제작하는 방식보다 현장 작업 비중이 커질 수 있고, 콘크리트 타설과 양생에 시간이 필요합니다. 매우 긴 경간을 가볍게 확보해야 하거나 공사 기간이 극도로 제한된 경우에는 철골, 프리스트레스트 콘크리트, 합성구조 등과 비교해야 합니다. 건축물의 용도, 층수, 경간, 대지 조건, 공사 장비와 지역 여건을 함께 검토하는 것이 바람직합니다.

주요 유형과 세부 방식

라멘 구조

기둥과 보를 강하게 접합해 수직하중과 수평하중을 함께 저항하는 방식입니다. 벽체 배치의 제약이 비교적 적어 평면 변경이나 개방적인 공간 계획에 유리하지만, 접합부의 상세와 시공 정밀도가 중요합니다. 보와 기둥의 강성 비율을 적절히 조정하지 않으면 특정 층에 변형이 집중될 수 있습니다.

벽식 구조

내력벽과 슬래브가 주요 하중을 부담하는 방식으로, 공동주택처럼 반복적인 평면과 벽체 배치가 많은 건축물에 활용됩니다. 구조적으로 효율적인 경우가 있지만 벽체 위치를 변경하거나 철거하는 일이 하중 흐름에 직접 영향을 줄 수 있으므로 리모델링 때 구조 검토가 필수입니다.

무량판 구조

보를 줄이고 슬래브가 기둥에 직접 지지되도록 계획하는 방식입니다. 천장 설비와 공간 활용에 장점이 있으나 기둥 주변에 하중이 집중되어 펀칭전단에 대한 검토가 중요합니다. 슬래브 두께, 기둥 주변 보강, 개구부 위치를 구조도와 현장에서 일치시켜야 합니다.

매트기초와 말뚝기초를 결합한 방식

지반 조건이나 건축물 규모에 따라 직접기초만으로 충분하지 않을 수 있습니다. 이때 지반조사 결과에 따라 말뚝과 기초판을 함께 사용하거나 지하 구조체를 활용해 하중을 분산하는 방안을 검토합니다. 기초 형식은 상부 구조만으로 결정하지 않고 지반의 층상, 지하수, 인접 구조물, 굴착 방법을 종합해 선택합니다.

설계와 시공 진행 절차

1. 요구조건 정리: 건축물 용도, 규모, 층고, 경간, 개구부, 설비 공간, 증축 가능성, 목표 성능을 정리합니다.
2. 현장 및 지반 조사: 대지의 형상과 고저차, 주변 건축물, 지하 매설물, 지하수와 지반 특성을 확인합니다. 기초 형식과 굴착 안전성에 직접 영향을 주는 단계입니다.
3. 구조 시스템 선정: 라멘, 벽식, 무량판, 복합 시스템 등을 비교하고 하중 전달 경로와 횡력 저항 체계를 설정합니다.
4. 구조 해석 및 부재 설계: 하중 조합, 처짐, 균열, 내진 성능, 기둥과 보의 강도, 접합부, 기초 안정성을 검토합니다. 건축·기계·전기 설비의 간섭도 함께 조정해야 합니다.
5. 구조도와 시방 검토: 철근 직경과 간격, 정착과 이음, 피복 두께, 콘크리트 배합, 타설 구획, 거푸집과 동바리 조건을 도면과 시방서에 명확히 표시합니다.
6. 시공 전 준비: 자재 승인, 배합 계획, 타설 장비, 펌프카 동선, 양생 방법, 우천·한중·서중 대책, 검사 계획을 마련합니다.
7. 철근·거푸집·매입물 검사: 콘크리트 타설 전에 철근의 위치와 간격, 결속 상태, 이음 길이, 피복 확보, 거푸집 치수, 매입 슬리브와 개구부를 확인합니다.
8. 콘크리트 타설과 양생: 타설 중 재료 분리와 공극을 방지하고 적절한 다짐을 시행합니다. 이후 온도와 습도를 고려해 충분히 양생하고 초기 건조수축을 관리합니다.
9. 검측과 기록: 자재 시험, 타설 일지, 현장 사진, 검측 결과, 변경 사항을 기록해 품질 추적이 가능하도록 합니다.

설계·시공 품질을 좌우하는 핵심 요소

특히 철근이 지나치게 밀집하면 콘크리트가 철근 사이를 충분히 채우지 못할 수 있습니다. 반대로 설계에 필요한 철근을 현장 편의만으로 줄이거나 위치를 바꾸는 것도 위험합니다. 배근 변경이 필요하다면 임의로 처리하지 말고 구조 설계자의 검토와 승인 절차를 거쳐야 합니다.

선택 기준과 비용·공기에 영향을 주는 요소

구조 방식을 선택할 때 공사비 하나만 비교하면 판단이 왜곡될 수 있습니다. 초기 자재비 외에도 거푸집 반복성, 철근 가공과 운반, 양중 장비, 인건비, 지하 굴착, 양생 기간, 마감 공정과의 연계, 유지관리 비용을 함께 살펴야 합니다. 같은 철근콘크리트구조라도 층수와 평면의 반복성, 경간, 지하층 수, 현장 접근성에 따라 실제 비용과 공기는 크게 달라집니다.

• 건축 규모와 경간: 경간이 길거나 하중이 크면 보와 슬래브의 단면, 철근량, 장비 요구 조건이 증가할 수 있습니다.
• 지하층과 기초: 굴착 깊이, 흙막이, 지하수 처리, 인접 건물 보호가 전체 공사비와 일정에 큰 영향을 줍니다.
• 현장 접근성: 레미콘 차량과 펌프 장비의 진입, 철근 반입 공간, 타설 시간 확보 여부를 확인해야 합니다.
• 기후와 계절: 저온이나 고온, 우천은 타설과 양생 계획을 바꾸고 추가 보호 조치를 요구할 수 있습니다.
• 설비 및 마감 계획: 슬래브 개구부와 매입물 위치가 늦게 변경되면 재시공과 공기 지연이 발생할 수 있습니다.
• 품질 목표와 노출 환경: 해안, 제설제 사용 지역, 습윤 공간 등에서는 피복, 콘크리트 품질, 방수와 표면 보호를 강화할 필요가 있습니다.

따라서 견적을 비교할 때에는 총액만 보지 말고 구조도, 물량 산출 기준, 콘크리트 등급, 철근 포함 범위, 거푸집 방식, 양생 및 품질시험 항목을 동일한 조건으로 맞춰야 합니다. 설계가 충분히 확정되지 않은 초기 단계의 금액은 개략적인 참고값에 가깝다는 점도 유의해야 합니다.

문제 예방을 위한 현장 체크포인트

철근콘크리트구조에서 발생하는 문제는 설계 오류보다 현장 변경과 공정 간 소통 부족에서 커지는 경우도 많습니다. 타설 전에 담당자별 확인 범위를 정하고, 검사 결과를 서면 또는 사진으로 남기는 체계를 운영해야 합니다.

• 구조도와 건축도, 설비도 사이에 기둥·보·벽체와 개구부 충돌이 없는지 확인합니다.
• 철근의 이음 위치가 한곳에 과도하게 집중되지 않았는지, 정착과 갈고리 상세가 도면과 일치하는지 살핍니다.
• 스페이서와 고임재가 충분해 철근 피복이 확보되는지 확인합니다.
• 타설 전 거푸집 내부의 이물질과 고인 물을 제거하고, 누출 방지 상태를 점검합니다.
• 타설 중 호스나 작업자의 이동으로 철근이 눌리거나 개구부 위치가 바뀌지 않도록 관리합니다.
• 진동 다짐을 과소 또는 과다하게 하지 않고, 콜드조인트가 생길 수 있는 중단 상황에 대비합니다.
• 타설 후 급격한 건조와 온도 변화를 막고, 설계와 시방서에 따른 양생을 실시합니다.
• 균열, 누수, 벌집, 표면 박리, 철근 노출이 발견되면 임의로 덧바르지 말고 원인과 범위를 먼저 조사합니다.

완공 후 관리와 보수

콘크리트는 완공 이후에도 온도와 습도 변화, 건조수축, 하중 변화, 화학적 환경의 영향을 받습니다. 모든 균열이 곧 구조적 위험을 뜻하는 것은 아니지만, 균열의 폭과 길이만으로 안전성을 단정해서도 안 됩니다. 발생 위치, 진행 여부, 누수 동반 여부, 철근 부식 흔적, 건물의 변형을 함께 기록하는 것이 우선입니다.

정기 점검에서는 외벽과 지하층의 누수, 천장과 보의 균열, 기둥 모서리 손상, 철근 노출, 백화, 박리, 바닥의 처짐과 진동을 살핍니다. 배관 누수나 외벽 마감 손상이 구조체로 물을 유입시키는 경우도 있으므로 방수와 배수 상태를 함께 점검해야 합니다. 구조체를 관통하는 배관 추가, 벽체 철거, 대형 개구부 설치, 옥상 설비 증설처럼 하중이나 단면을 바꾸는 공사는 반드시 사전 구조 검토를 받아야 합니다.

보수 방법은 손상 원인에 따라 달라집니다. 표면 보호, 균열 주입, 단면 복구, 철근 방청, 탄소섬유나 강판 보강 등 여러 방법이 있으나, 손상 원인을 제거하지 않은 채 외관만 보수하면 재발할 수 있습니다. 보수 범위와 방법은 현장 조사와 구조 검토를 토대로 정하고, 중요한 구조부재의 손상은 자격을 갖춘 구조 분야 전문가와 공식 기준을 확인해 처리하는 것이 안전합니다.

현장 점검 체크리스트

1. 최신 구조도와 승인된 변경 도면이 현장에 비치되어 있는가?
2. 철근의 규격, 간격, 이음과 정착이 도면과 일치하는가?
3. 피복 두께와 스페이서 상태가 확보되었는가?
4. 기둥·보 접합부와 벽체 단부의 보강근이 누락되지 않았는가?
5. 전기·기계 설비용 개구부와 매입물이 구조부재를 훼손하지 않는가?
6. 거푸집의 치수, 수직도, 지지 상태와 콘크리트 누출 방지 상태가 양호한가?
7. 콘크리트 반입, 타설, 다짐, 양생 및 시험 기록이 남아 있는가?
8. 타설 후 균열과 표면 결함을 조사하고 보수 이력을 관리하고 있는가?
9. 구조체에 영향을 줄 수 있는 철거·천공·증축 계획을 사전에 검토했는가?
